Hamulce hydrauliczne przekazują siłę za pomocą cieczy, a nie stalowej linki. Po naciśnięciu klamki, pedału lub dźwigni tłok pompy zwiększa ciśnienie płynu w zamkniętym układzie. Ciśnienie dociera do zacisku albo siłownika i powoduje dociśnięcie klocków do tarczy lub szczęk do bębna.
Na czym polega działanie hamulców hydraulicznych?
Podstawą działania jest nieściśliwość cieczy oraz prawo Pascala. Mówi ono, że nacisk wywierany na ciecz zamkniętą w układzie rozchodzi się we wszystkich kierunkach. W praktyce oznacza to, że siła przyłożona do tłoka pompy zostaje zamieniona na ciśnienie płynu i przekazana do elementu wykonawczego przy kole.
Płyn pełni więc funkcję łącznika między dźwignią a hamulcem. Nie rozciąga się jak linka i nie przesuwa się wewnątrz pancerza, dlatego reakcja układu jest zwykle bardziej bezpośrednia. Wielkość siły hamowania zależy między innymi od nacisku na dźwignię, średnic tłoków oraz konstrukcji zacisku lub siłownika.

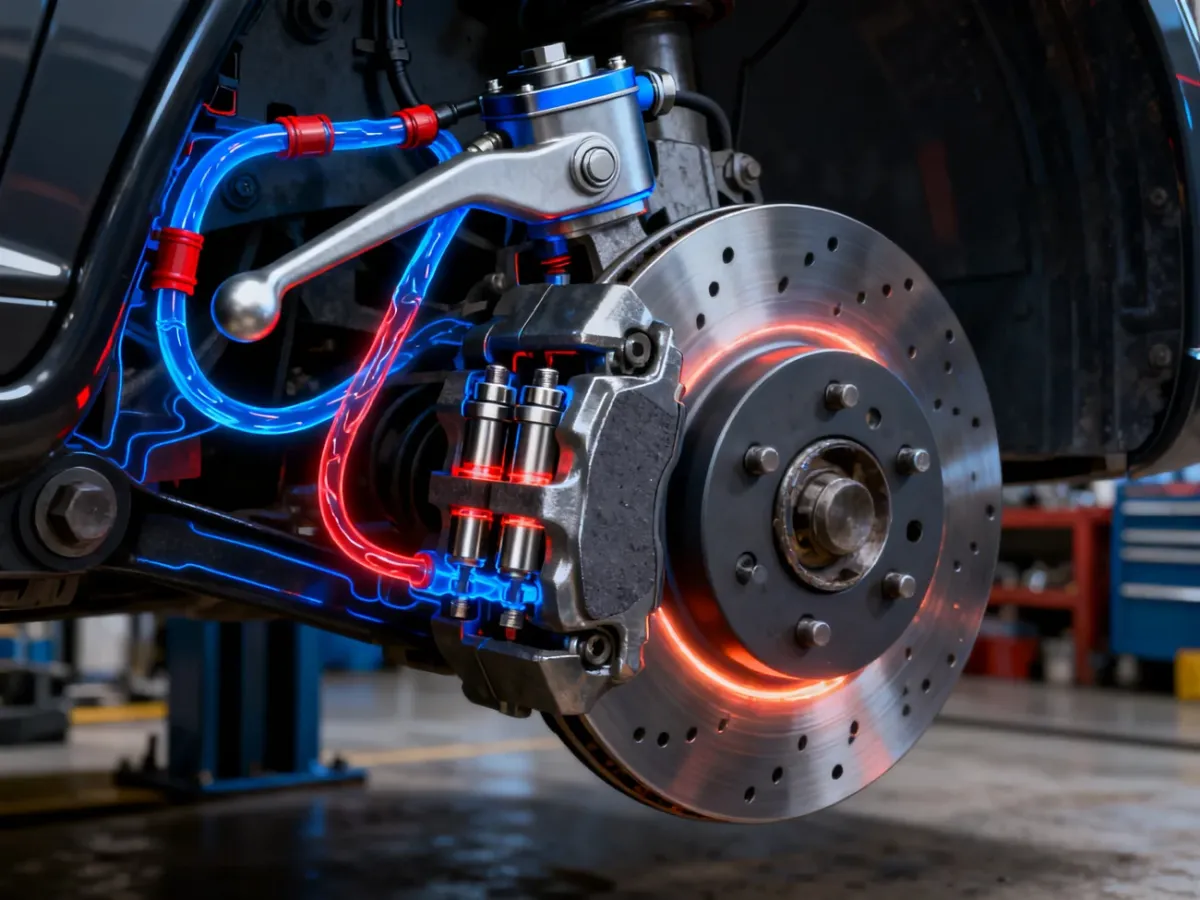

Jak przebiega hamowanie krok po kroku?
W rowerze lub pojeździe z hamulcem tarczowym proces można przedstawić w następujący sposób:
- Naciśnięcie klamki albo pedału przesuwa tłok w pompie głównej.
- Tłok zmniejsza objętość części układu i zwiększa ciśnienie płynu.
- Ciśnienie rozchodzi się przez przewód hydrauliczny zgodnie z prawem Pascala.
- Płyn przesuwa tłoczki w zacisku lub siłowniku.
- Tłoczki dociskają klocki do tarczy, a w hamulcu bębnowym uruchamiają szczęki.
- Tarcie między elementami hamulca zamienia energię ruchu na ciepło, spowalniając koło.
Po zwolnieniu dźwigni ciśnienie w układzie spada. Tłoczki cofają się na niewielką odległość, a klocki przestają naciskać na tarczę. W wielu konstrukcjach układ kompensuje także stopniowe zużycie klocków, dzięki czemu nie trzeba stale ręcznie zmieniać ich położenia.
Z czego składa się układ hydrauliczny?
Dokładna budowa zależy od pojazdu, ale typowy układ obejmuje kilka podstawowych elementów:
- Pompa główna – zawiera tłok poruszany klamką, pedałem lub inną dźwignią. Wytwarza ciśnienie w płynie.
- Przewody hydrauliczne – prowadzą płyn od pompy do zacisku albo siłownika. Mogą być sztywne lub elastyczne.

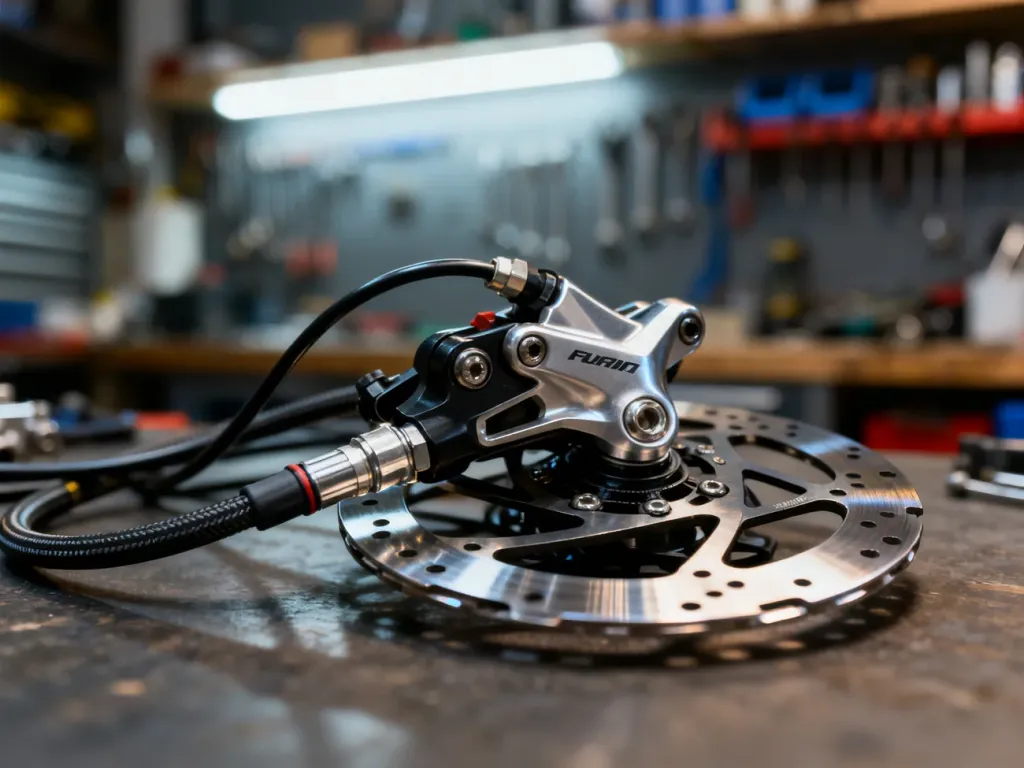

- Zacisk hamulcowy – mieści jeden lub więcej tłoczków, które przesuwają klocki w stronę tarczy.
- Siłownik – w prostszych układach, na przykład w niektórych przyczepach rolniczych, bezpośrednio zamienia ciśnienie płynu na ruch mechaniczny.
- Płyn roboczy – może nim być płyn typu DOT albo olej mineralny. Nie są to zamienne substancje, dlatego układ musi używać medium przewidzianego przez producenta.
W maszynach rolniczych zasada może wyglądać inaczej niż w rowerze. Hydrauliczne hamulce przyczepy często wykorzystują siłowniki podłączone do wyjścia hydraulicznego ciągnika. Naciśnięcie pedału hamulca może wtedy sterować zaworem lub pompą, która kieruje olej do siłownika przyczepy. Nie należy utożsamiać takiego rozwiązania z układem pneumatycznym. W pneumatyce medium roboczym jest sprężone powietrze, a nie ciecz.

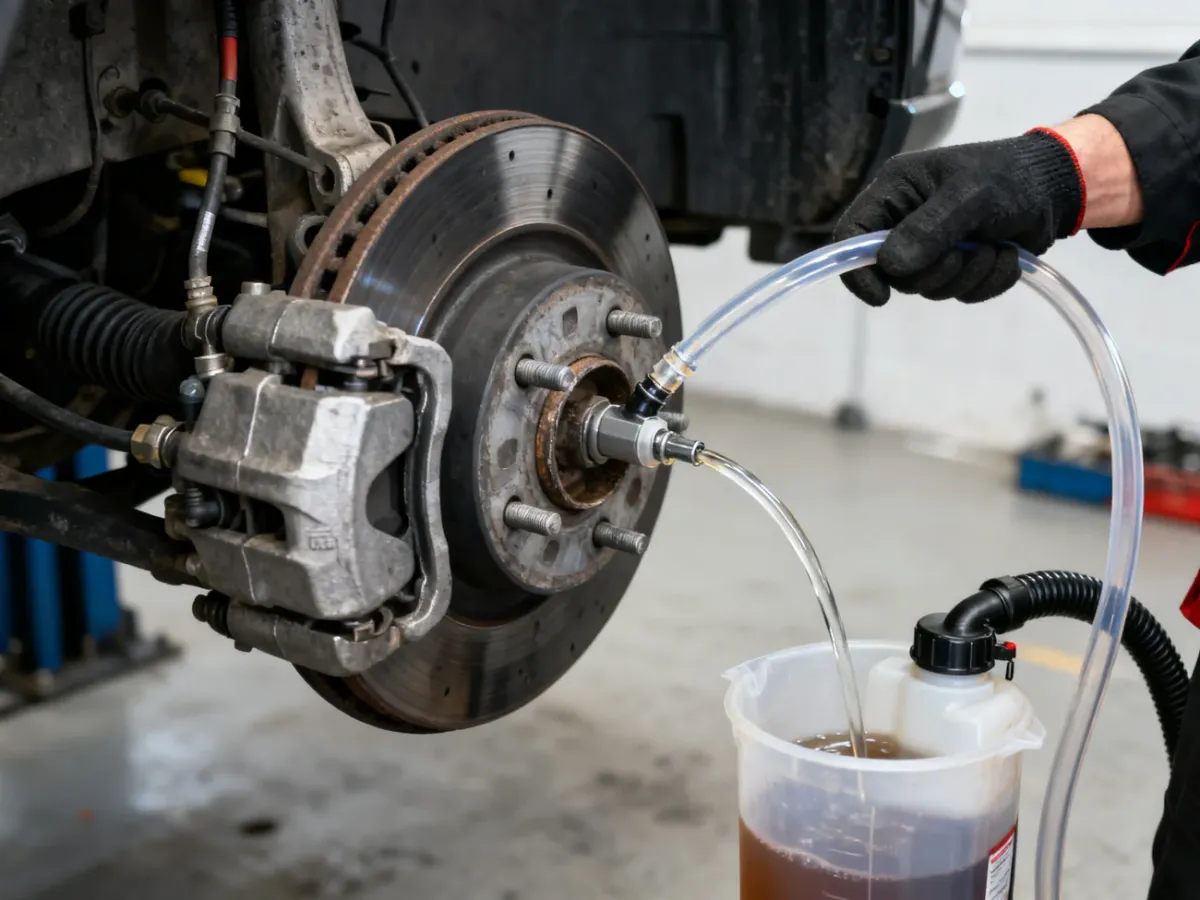

Każdy układ hydrauliczny musi pozostać szczelny. Powietrze jest ściśliwe, więc jego obecność zmniejsza skuteczność przekazywania ruchu. Objawem może być miękka dźwignia, większy jej skok albo opóźniona reakcja hamulca. Usuwanie powietrza z układu, czyli odpowietrzanie, należy do czynności serwisowych, ale szczegółowa procedura zależy od konkretnej konstrukcji.
Hydrauliczne, mechaniczne czy pneumatyczne?
Hamulce hydrauliczne często porównuje się z mechanicznymi, w których siłę przenosi linka, oraz z pneumatycznymi, wykorzystującymi sprężone powietrze. Każde rozwiązanie ma inne właściwości:
| Cecha | Hamulce hydrauliczne | Hamulce mechaniczne | Hamulce pneumatyczne |
|---|---|---|---|
| Siła hamowania | Duża, zależna od ciśnienia i konstrukcji tłoków | Zależna od siły na dźwigni oraz stanu linki | Duża, dobrze sprawdza się w ciężkich zestawach |
| Modulacja | Płynna i precyzyjna | Może być mniej płynna przez tarcie i ugięcie linki | Precyzyjna, zależna od zaworów i instalacji |
| Serwisowanie | Wymaga szczelności i czasem odpowietrzania | Jest zazwyczaj prostsze, a linkę można łatwo wymienić | Wymaga sprawnej sprężarki, zbiorników i zaworów |
| Koszt | Zwykle wyższy niż w prostym układzie linkowym | Najczęściej najniższy | Zwykle wyższy z powodu rozbudowanej instalacji |
W układzie mechanicznym część energii może zostać zużyta na pokonanie tarcia w pancerzu. Linka może też się rozciągać, a pancerz odkształcać. Hydraulika eliminuje te zjawiska, ale w zamian wymaga szczelnych przewodów i właściwego płynu.
Pneumatyka działa według innej zasady. Sprężone powietrze steruje siłownikami, a w wielu instalacjach ciężarowych spadek ciśnienia może uruchamiać hamowanie awaryjne. To ważna cecha przyczep i pojazdów użytkowych, ponieważ zachowanie zestawu po przypadkowym odłączeniu przewodu zależy od konkretnej konstrukcji oraz zastosowanych zaworów. Nie można zakładać, że każdy hydrauliczny hamulec przyczepy zadziała tak samo jak układ pneumatyczny.
Kiedy hamulce hydrauliczne mają sens?
Hydraulika sprawdza się tam, gdzie liczą się mały wysiłek na dźwigni, płynne dozowanie i powtarzalna reakcja. Dlatego stosuje się ją między innymi w rowerach, motocyklach, samochodach oraz różnych maszynach. W przyczepach rolniczych wybór zależy od sposobu sterowania, masy zestawu, wymagań dotyczących bezpieczeństwa i zgodności instalacji z ciągnikiem.
Najważniejszą zaletą jest precyzyjne przekazywanie siły przez ciecz. Największe wymaganie dotyczy szczelności, ponieważ wyciek płynu albo zapowietrzenie może wyraźnie osłabić hamowanie. Hydraulika nie jest więc po prostu zamiennikiem pneumatyki w każdej maszynie. Trzeba dopasować ją do zastosowania i konstrukcji całego zestawu.
