Budowa roweru elektrycznego zaczyna się od planu, a nie od zakupu silnika. Konwersja zwykłego roweru wymaga dopasowania ramy, napędu, akumulatora i sterownika, a także sprawdzenia, czy gotowy pojazd nadal spełnia wymagania dla roweru elektrycznego. Najwięcej problemów powodują nie same części, lecz niezgodność komponentów, słabe połączenia i przegrzewanie układu.
Kiedy rower elektryczny staje się motorowerem?
W typowym e-bike’u silnik tylko wspomaga pedałowanie. Sterownik uruchamia napęd po wykryciu ruchu korby lub nacisku na pedały, a wspomaganie powinno zostać odłączone podczas hamowania i po osiągnięciu 25 km/h. Taki sposób działania odróżnia rower elektryczny od pojazdu poruszającego się samodzielnie za pomocą manetki.
W Polsce definicja roweru obejmuje elektryczny napęd pomocniczy o mocy znamionowej nie większej niż 250 W, zasilaniu do 48 V i wspomaganiu działającym do 25 km/h. Norma EN 15194 opisuje techniczne wymagania dla tego typu rowerów, ale sama norma nie zastępuje przepisów krajowych.
Jeżeli silnik może napędzać rower bez pedałowania, ma wyższą moc użytkową albo wspomaga jazdę powyżej ustalonego limitu, pojazd może zostać zakwalifikowany jako motorower lub inny pojazd silnikowy. S-pedelec, zwykle kojarzony ze wspomaganiem do 45 km/h, nie jest traktowany jak zwykły rower. W praktyce mogą pojawić się wymagania dotyczące homologacji, rejestracji, uprawnień, wyposażenia i ubezpieczenia.
Ostrzeżenie: montaż zestawu o większej mocy może oznaczać utratę gwarancji roweru lub komponentów. Korzystanie z tak zmodyfikowanego pojazdu na drodze publicznej może też wiązać się z odpowiedzialnością cywilną, jeśli nie spełnia on wymagań właściwych dla swojej kategorii.
Jaki rower nadaje się do konwersji?
Najłatwiejszą bazą jest rower typu hardtail, czyli z amortyzowanym widelcem i sztywnym tyłem. Rama ma wtedy wolny przedni trójkąt, w którym można zamocować akumulator. Full z tylnym zawieszeniem również da się przerobić, ale bateria często musi trafić na bagażnik lub do nietypowej obudowy, co pogarsza rozkład masy i komplikuje montaż.
Przed zakupem napędu zmierz rozstaw tylnego widelca, średnicę osi, rozmiar koła, miejsce na kasetę lub wolnobieg oraz przestrzeń między rurami ramy. Silnik w piaście wymaga także sprawdzenia, czy haki ramy przyjmą jego oś. Nie wolno zakładać, że każda rama pasuje do każdego zestawu.
Przy wyborze bazy zwróć uwagę na następujące cechy:
- Duży trójkąt ramy – ułatwia montaż akumulatora i sterownika.
- Hamulce tarczowe – dodatkowa masa i prędkość wymagają skutecznego hamowania.
- Sztywne i mocne haki – szczególnie ważne przy silniku w tylnej piaście.
- Koła oraz obręcze o odpowiedniej wytrzymałości – cięższy rower mocniej obciąża szprychy i piasty.
- Rama aluminiowa lub stalowa – przy mocnych zestawach zachowaj ostrożność z ramami karbonowymi, zwłaszcza w miejscach mocowania silnika.
- Sprawny widelec i napęd mechaniczny – elektryfikacja nie naprawi zużytych komponentów.
Nie warto wybierać bazy wyłącznie ze względu na niską masę. Po konwersji rower zwykle staje się cięższy, a ważniejsze od kilku kilogramów są sztywność konstrukcji, stan hamulców i miejsce na bezpieczne zamocowanie baterii.
Silnik, bateria i sterownik – jak dobrać komponenty?

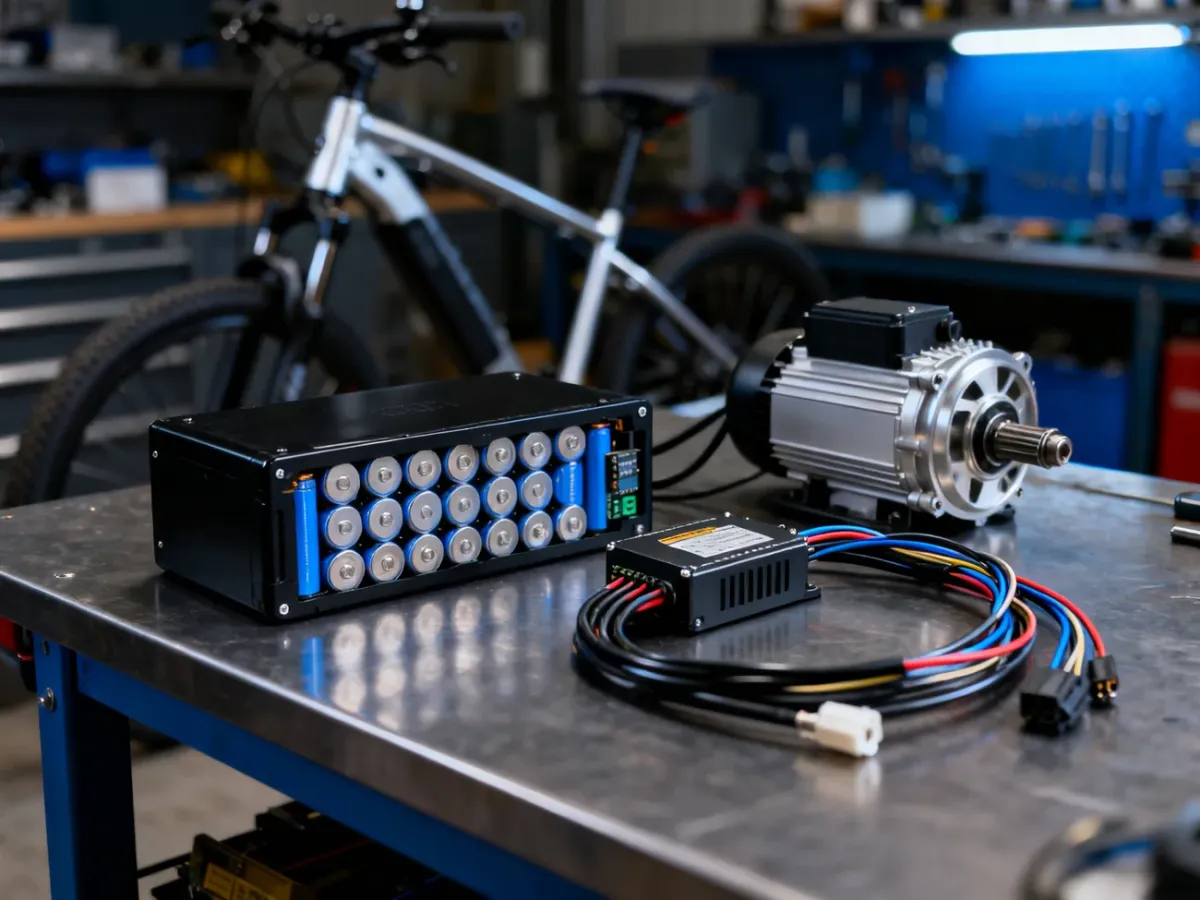

Układ elektryczny tworzą trzy podstawowe elementy. Silnik zamienia energię elektryczną na ruch, bateria Li-Ion dostarcza energii, a sterownik reguluje przepływ prądu i interpretuje sygnały z czujników. Komponenty muszą mieć zgodne napięcie, złącza i zakresy pracy. Samo dopasowanie mocy silnika nie wystarczy.
| Cecha | Silnik w piaście | Silnik centralny |
|---|---|---|
| Łatwość montażu | Duża, często wymaga wymiany koła lub zaplotu silnika w obręcz | Mniejsza, wymaga demontażu korby i zgodności z mufą suportu |
| Rozkład masy | Więcej masy w przednim lub tylnym kole | Masa znajduje się nisko i blisko środka roweru |
| Jazda w terenie | Prosta i przewidywalna, ale zależna od przyczepności koła | Lepsze wykorzystanie przełożeń i podjazdów |
| Koszt i serwis | Zwykle niższy i prostszy w naprawie | Zwykle wyższy, a części bywają bardziej zależne od systemu |
Silnik w tylnej piaście jest częstym wyborem przy konwersji, ponieważ mechanicznie stosunkowo łatwo go zamontować. Wersja przednia upraszcza montaż, ale dodatkowa masa na kierownicy wpływa na prowadzenie i przyczepność. Silnik centralny lepiej sprawdza się na podjazdach, ponieważ przekazuje napęd przez korbę i może korzystać z przełożeń roweru. Wymaga jednak dokładnego dopasowania do ramy.
Moment obrotowy podawany w niutonometrach wpływa na przyspieszenie i pokonywanie wzniesień, ale nie jest jedynym parametrem. Znaczenie mają także masa roweru i użytkownika, średnica koła, przełożenie, kadencja oraz temperatura napędu. Większa deklarowana moc nie oznacza automatycznie lepszej konstrukcji.
Pojemność akumulatora wyraża się najczęściej w Wh. Większa wartość zwykle zwiększa zasięg, ale również masę i rozmiar baterii. Rzeczywisty wynik zależy od trybu wspomagania, prędkości, terenu, ciśnienia w oponach, temperatury i obciążenia roweru. Akumulator umieszczony nisko, najlepiej w trójkącie ramy, korzystnie wpływa na stabilność.
Ogniwa litowo-jonowe są obecnie standardem w większości zestawów. Pakiet powinien mieć właściwie dobrany BMS, czyli system zarządzania baterią chroniący ogniwa przed przeładowaniem, nadmiernym rozładowaniem i nieprawidłowymi różnicami napięć. Nie buduj samodzielnie pakietu, jeśli nie masz wiedzy o zgrzewaniu ogniw, izolacji, bezpiecznikach i kontroli napięć. Uszkodzona bateria może doprowadzić do pożaru.
Jak przeprowadzić konwersję krok po kroku?
Najbezpieczniej działać w kolejności mechanika, rozmieszczenie podzespołów, a dopiero potem elektryka. Przed wierceniem lub cięciem wykonaj tekturowe makiety baterii, sterownika i obudowy. Pozwoli to sprawdzić, czy elementy zmieszczą się w ramie oraz czy nie będą kolidować z korbą, przewodami i amortyzacją.
- Przygotuj rower – wyczyść go, sprawdź stan ramy, suportu, hamulców, kół i napędu. Zużyte części wymień przed montażem elektryki.
- Dobierz i zamontuj koło z silnikiem – sprawdź kierunek obrotu, rozstaw osi, położenie tarczy i kasety lub wolnobiegu. Przy silniku w piaście skontroluj, czy oś jest pewnie osadzona w hakach.
- Zabezpiecz oś silnika – podkładki przeciwobrotowe lub odpowiednie torque arms ograniczają ryzyko wyrwania osi z ramy. Zwykłe dokręcenie nakrętki może nie wystarczyć przy wysokim momencie.
- Umieść sterownik – zamocuj go stabilnie, z dostępem do chłodzenia. Nie zamykaj go szczelnie w ciasnej obudowie bez przewidzianego odprowadzania ciepła.
- Zamocuj baterię – przykręć obudowę do przygotowanych punktów i dodaj dodatkowe podparcie, jeśli bateria jest ciężka. Pakiet nie może przemieszczać się podczas jazdy.
- Podłącz czujniki – zależnie od zestawu będą to czujnik PAS, czujniki hamowania, przewody Halla silnika, wyświetlacz i ewentualna manetka.
- Poprowadź przewody – trzymaj je z dala od tarcz, łańcucha, opon i ruchomych elementów. Zostaw łagodne łuki, aby przewody nie pracowały na ostrym zgięciu.
- Wykonaj połączenia zasilające – użyj przewodów i złączy o parametrach dobranych do prądu zestawu. Połączenia powinny być mechanicznie odciążone, izolowane i zabezpieczone przed wilgocią.
- Sprawdź układ bez obciążenia – unieś koło napędowe, podłącz baterię zgodnie z instrukcją sterownika i wykonaj krótki test. Jeśli silnik szarpie, nie uruchamiaj go wielokrotnie na ślepo.
- Wykonaj jazdę próbną – zacznij od niskiego trybu wspomagania, sprawdź hamowanie, temperaturę obudowy i zachowanie roweru. Po kilku kilometrach ponownie skontroluj śruby i mocowania.

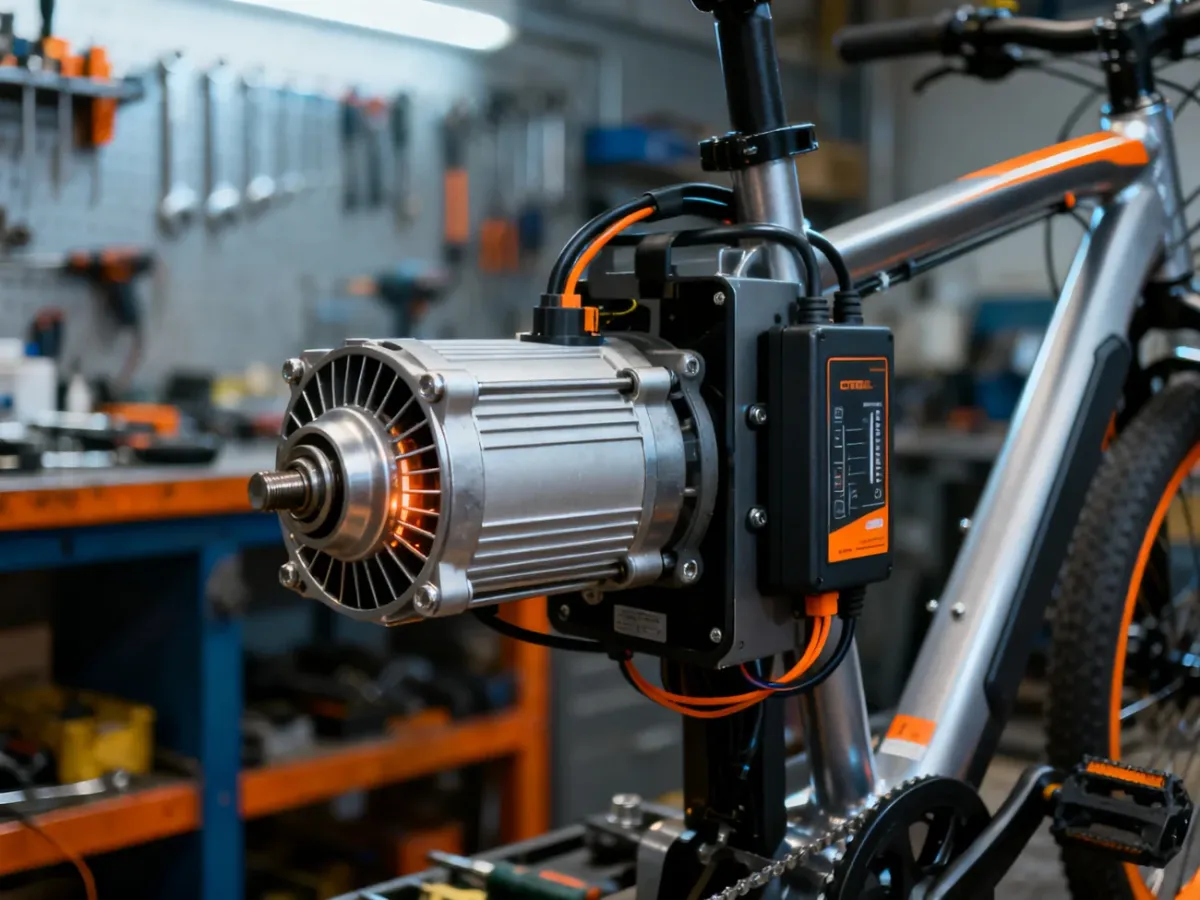

W systemie o większym obciążeniu przydają się czujniki temperatury silnika i sterownika. Zabezpieczenie termiczne powinno odłączyć napęd lub ograniczyć jego pracę przed uszkodzeniem. Jest szczególnie ważne, gdy sterownik znajduje się w zamkniętej skrzynce albo rower pokonuje długie, strome podjazdy.
Nie przeciążaj silnika, gdy rower ledwo porusza się pod górę. Długi odcinek jazdy z dużym prądem przy niskiej prędkości może doprowadzić do przegrzania. Pomagaj pedałami, zmniejsz poziom wspomagania i obserwuj temperaturę. Silnik elektryczny nie zawsze daje wyraźny sygnał ostrzegawczy przed awarią.

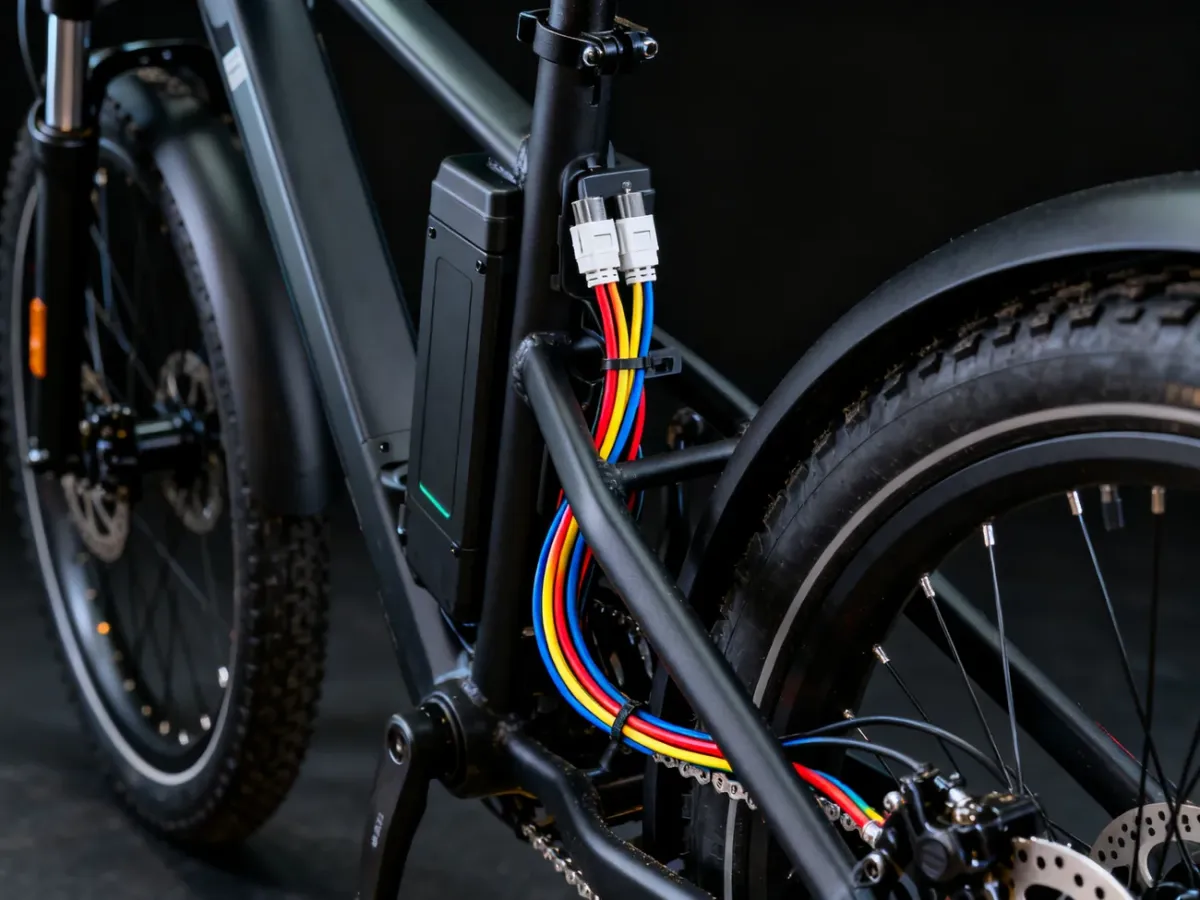

Jakość połączeń ma znaczenie większe niż estetyka instalacji. Luźne złącze może się grzać, utleniać i powodować spadki napięcia. Przewody zasilające prowadź tak, aby nie ocierały się o ramę, a wszystkie elementy montażowe zabezpiecz przed drganiami.
Jak dbać o baterię i napęd?
Do ładowania używaj ładowarki przeznaczonej do konkretnego pakietu. Nie ładuj baterii uszkodzonej mechanicznie, mokrej ani wyraźnie rozgrzanej po jeździe. Po intensywnej pracy odczekaj, aż akumulator ostygnie, a podczas ładowania zapewnij mu stabilne, niepalne miejsce.
Przed pierwszą jazdą i po każdej większej ingerencji sprawdź następujące punkty:
- Dokręcenie osi silnika, tarcz hamulcowych, zacisków, korby i mocowania baterii.
- Skuteczność przedniego i tylnego hamulca oraz prawidłowe działanie odcięcia napędu.
- Brak kontaktu przewodów z oponą, tarczą, łańcuchem i elementami zawieszenia.
- Reakcję wyświetlacza, czujnika PAS, manetki, jeśli jest używana, oraz poziomu baterii.
- Temperaturę silnika i sterownika po krótkiej jeździe pod obciążeniem.
- Stabilność roweru przy ruszaniu, hamowaniu i skręcaniu.
Myj rower ręcznie, używając wilgotnej szmatki i łagodnego środka. Nie kieruj myjki ciśnieniowej na silnik, sterownik, złącza ani obudowę baterii, ponieważ ciśnienie może wepchnąć wodę za uszczelnienia. Po jeździe w deszczu osusz połączenia i nie chowaj mokrego roweru w zamkniętej przestrzeni.
Nie doprowadzaj akumulatora do głębokiego rozładowania i nie przechowuj go przez długi czas w pełni rozładowanego. Przy dłuższej przerwie trzymaj go w warunkach określonych przez producenta, z dala od mrozu, wysokiej temperatury i źródeł zapłonu. Gdy pojawi się spuchnięcie, zapach, nietypowe nagrzewanie albo uszkodzenie obudowy, przerwij użytkowanie i skonsultuj baterię z serwisem.
Najrozsądniejszy następny krok to przygotowanie listy wymiarów własnej ramy i wybranie jednej, spójnej konfiguracji napięcia, silnika, sterownika oraz baterii. Dopiero po potwierdzeniu kompatybilności zamawiaj części. Dzięki temu budowa roweru elektrycznego pozostaje kontrolowaną konwersją, a nie kosztownym dopasowywaniem przypadkowych elementów.
