Budowa hamulca tarczowego w rowerze – zasada działania, części

Hamulce tarczowe w rowerze składają się z klamki, przewodu, zacisku z klockami oraz tarczy hamulcowej przymocowanej do piasty – ich działanie opiera się na dociśnięciu klocków do wirującej tarczy i wytworzeniu tarcia. Taka konstrukcja daje dużo większą siłę hamowania i lepszą modulację niż klasyczne V-Brake, zwłaszcza w deszczu i błocie. Jeśli chcesz świadomie dobrać części, zrozumieć zasadę pracy i różnice między wariantami mechanicznymi a hydraulicznymi, warto poznać budowę hamulca tarczowego krok po kroku. Zapraszam do lektury.

Jak działa hamulec tarczowy w rowerze?

W każdym hamulcu tarczowym – niezależnie, czy jest mechaniczny, hydrauliczny czy hybrydowy – schemat działania jest ten sam. Na piaście koła zamocowana jest tarcza hamulcowa, a do ramy lub widelca przykręcony jest zacisk z dwiema okładzinami. Naciśnięcie klamki hamulca powoduje przesunięcie klocków i ich dociśnięcie do tarczy, co przez tarcie spowalnia obrót koła.

W hamulcu mechanicznym siła z dłoni przenoszona jest przez stalową linkę, w hydraulicznym – przez płyn hamulcowy lub olej mineralny w przewodzie. W obu przypadkach chodzi o to, by klamka precyzyjnie regulowała docisk klocków. W dobrze dobranym i ustawionym zestawie siła hamowania może być wyższa od szczęk nawet o 30–40%, a do tego masz dużo lepszą kontrolę nad dozowaniem nacisku.

Hamulce tarczowe zachowują wysoką skuteczność także w deszczu i błocie, bo pracują na tarczy przy piaście, a nie na mokrej obręczy jak V-Brake.

Jakie są główne części hamulca tarczowego?

Choć z zewnątrz tarczówki wyglądają na skomplikowane, w rzeczywistości składają się z kilku powtarzalnych elementów. Dobrze je znać, bo każdy z nich ma wpływ na siłę hamowania, modulację, hałas oraz trwałość całego układu.

Klamka hamulca

Klamka to jedyny element, którego dotykasz podczas hamowania. Montuje się ją na kierownicy – osobno lub jako klamkomanetkę zintegrowaną z manetką zmiany biegów (typowe w rowerach szosowych i gravelowych). Jej zadanie jest proste: przekształcić ruch palców na napięcie linki albo wzrost ciśnienia płynu w przewodzie.

W hamulcach mechanicznych klamka ciągnie linkę umieszczoną w pancerzu. W hydraulicznych tłoczek w korpusie klamki zwiększa ciśnienie w układzie – to ono przesuwa tłoczki w zacisku. Od jakości klamki zależy tzw. modulacja, czyli to, jak precyzyjnie możesz dozować siłę hamowania, zamiast pracować zero–jedynkowo.

Przewód hamulcowy

Przewód łączy klamkę z zaciskiem i przenosi siłę z dłoni na koło. W wersjach mechanicznych wewnątrz pancerza biegnie stalowa linka, w hydraulicznych – rurka wypełniona olejem mineralnym lub płynem DOT. W rowerach górskich i trekkingowych dominuje dziś hydrauliczny hamulec tarczowy, bo taki przewód zapewnia mniejsze straty, nie rozciąga się jak linka i sam wyrównuje pozycję klocków.

Uszkodzony lub zagięty przewód pogarsza siłę hamowania i opóźnia reakcję hamulca. W wersjach hydraulicznych dochodzi jeszcze kwestia odpowietrzania – obecność pęcherzyków powietrza powoduje „gąbczastą” pracę klamki i wyraźny spadek mocy.

Zacisk z tłoczkami

Zacisk (potocznie: „kaliper”) jest przykręcony do ramy lub widelca i obejmuje tarczę. W jego wnętrzu znajdują się tłoczki, które wysuwają klocki w stronę tarczy, gdy w przewodzie pojawia się napięcie linki lub wzrost ciśnienia. To właśnie tu zamienia się ruch palców na realne tarcie między klockami a tarczą.

W prostszych wersjach mechanicznych pracuje tylko jeden tłoczek, a drugi klocek jest stały. W wydajniejszych hamulcach, zwłaszcza hydraulicznych, stosuje się już po dwa tłoczki na stronę albo więcej. Daje to mocniejszy, równomierny docisk i lepszą modulację, co docenisz szczególnie przy zjazdach z ciężkim bagażem lub w terenie.

Tarcza hamulcowa

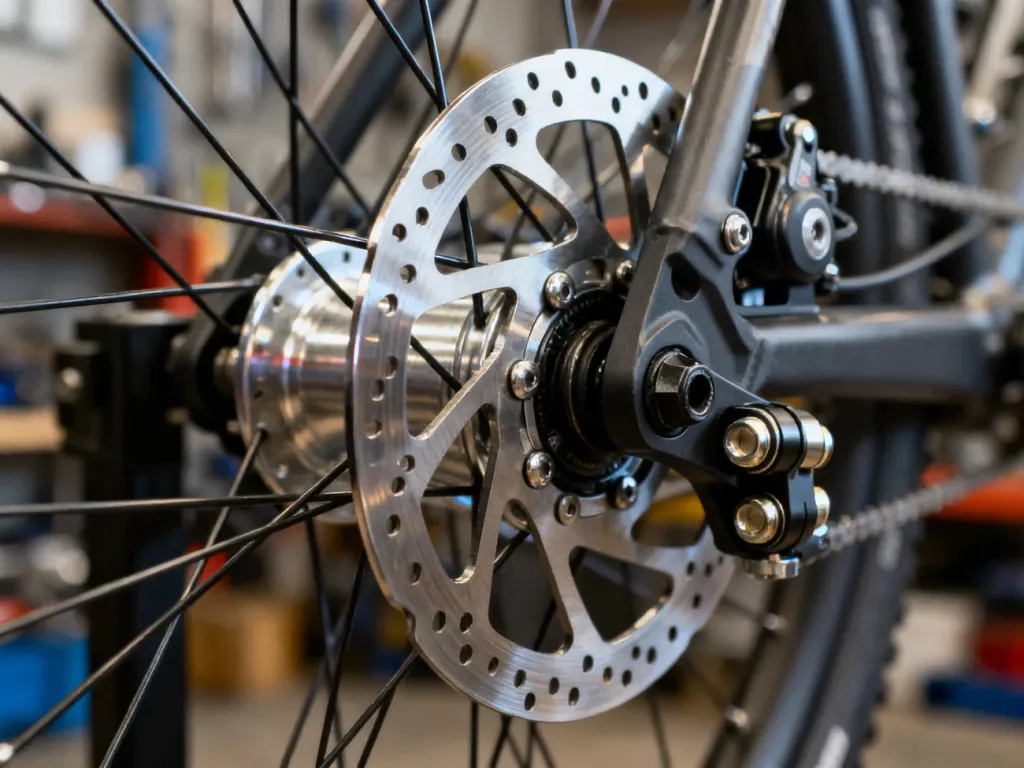

Tarcza to stalowy dysk o średnicy od 140 mm do 203 mm, przykręcony do piasty koła. Im tarcza większa, tym łatwiej wytworzyć dużą siłę hamowania przy tej samej sile nacisku na klamkę – rośnie ramię działania siły. Dlatego lżejszy rowerzysta na szosie zwykle używa tarcz 140–160 mm, a jazda w enduro czy downhillu wymaga rozmiarów 180–203 mm.

Tarcza ma perforacje i wycięcia, które odprowadzają wodę, błoto i poprawiają chłodzenie. W połączeniu z klockami decyduje o tym, jak szybko rower się zatrzyma i jak mocno nagrzeje się układ na długich zjazdach.

Klocki hamulcowe

Klocki to element cierny. Dociskają się do tarczy, wytracając prędkość i jednocześnie zużywając się przy każdym hamowaniu. Stosuje się trzy główne mieszanki: okładziny metaliczne, półmetaliczne i klocki żywiczne. Te ostatnie są najcichsze, ale szybciej się zużywają i gorzej znoszą przegrzanie. Metaliczne dają wysoką trwałość i pewne hamowanie w błocie, często kosztem głośniejszej pracy.

Jeśli zależy Ci na cichej pracy, wybierz klocki żywiczne i regularnie czyść tarcze – brud i olej na powierzchni hamującej są najczęstszą przyczyną pisków.

Jak mocowane są zaciski i tarcze?

Sam dobór hamulca to nie wszystko – musi on jeszcze pasować do ramy, widelca i piasty. Dlatego tak ważne są standardy mocowania zarówno zacisków, jak i tarcz hamulcowych.

Post Mount i International Standard

W rowerach MTB i trekkingowych najczęściej spotkasz dwa standardy montażu zacisku: Post Mount (PM) oraz International Standard (IS). W pierwszym przypadku zacisk przykręcasz bezpośrednio do ramy lub widelca dwoma śrubami ustawionymi równolegle do tarczy. W IS zastosowano inne rozmieszczenie otworów – zacisk łączy się z ramą poprzez adapter, który dopiero trzyma sam hamulec.

Większość współczesnych zacisków jest projektowana pod PM, więc w ramie z IS stosuje się dodatkowe adaptery. Przykładem jest Adapter A2Z DM-UNI, który pozwala założyć zacisk tarczowy tam, gdzie pierwotnie fabryka nie przewidziała tego rozwiązania. Trzeba jednak uważać – przy przednim kole siły hamowania są dużo większe i eksperymenty z „samoróbkami” mogą być zwyczajnie niebezpieczne.

Flat Mount w rowerach szosowych

W szosówkach, gravelach i lekkich rowerach endurance dominuje obecnie standard Flat Mount. Zacisk jest tam mocowany „na płasko” do specjalnych gniazd w ramie i widelcu, co pozwala uzyskać niższą masę i bardziej kompaktowy wygląd. Taki system ma też sztywniejsze połączenie z ramą, co poprawia precyzję pracy przy dużych prędkościach i wąskich oponach.

Centerlock i mocowanie sześcioma śrubami

Przy tarczach obowiązują dwa główne sposoby mocowania do piasty. W systemie Centerlock tarczę nasuwa się na wielowypust na piaście i blokuje specjalnym pierścieniem – dokręcanym tym samym kluczem, którego używasz do montażu kasety. W drugim wariancie, potocznie zwanym „IS 6-śrub”, tarcza ma sześć otworów i jest dokręcana śrubami torx bezpośrednio do kołnierza piasty.

Technicznie oba systemy działają podobnie, ale Centerlock ułatwia szybki montaż i demontaż, co docenisz przy serwisie lub częstym transporcie roweru. Standard 6-śrub jest z kolei bardzo uniwersalny i spotykany w wielu tańszych piastach.

Jakie są rodzaje hamulców tarczowych?

Sam kształt tarczy czy konstrukcja zacisku to połowa obrazu. Druga połowa to sposób, w jaki klamka komunikuje się z zaciskiem. Stąd podział na mechaniczne, hydrauliczne i hybrydowe hamulce tarczowe.

Hamulce tarczowe mechaniczne

Mechaniczne tarczówki wykorzystują stalową linkę prowadzoną w pancerzu, bardzo podobnie jak w klasycznych V-Brake. Klamka ciągnie linkę, ta napina mechanizm w zacisku i wysuwa tłoczek. W prostszych rozwiązaniach pracuje tylko jeden klocek, w lepszych – dwa, ale nadal sterowane są linką.

Ich zaletą jest łatwa regulacja za pomocą śrub baryłkowych i śrub dociskowych, prosta obsługa oraz niższy koszt zakupu. Minusy to mniejsza siła hamowania, większa masa oraz słabsza modulacja niż w hydraulice. Linka z czasem się rozciąga i brudzi w pancerzu, więc wyraźnie częściej trzeba ją naciągać i wymieniać.

Hydrauliczne hamulce tarczowe

W hydraulice linkę zastępuje zamknięty układ z olejem mineralnym lub płynem DOT. Naciśnięcie klamki zwiększa ciśnienie w przewodzie, a to wypycha tłoczki w zacisku. Brak linki usuwa tarcie w pancerzu, a tłoczki samoczynnie dosuwają się wraz ze zużyciem klocków, utrzymując niemal stały skok klamki.

Stąd wysoka popularność – ok. 70% nowych rowerów górskich i trekkingowych korzysta już z hydraulicznych hamulców tarczowych. Oferują one bardzo dużą siłę, płynne dozowanie, odporność na zabrudzenia oraz lepsze działanie na długich zjazdach, bo płyn lepiej znosi temperaturę niż linka w pancerzu.

Cena i serwis są wyższe. Taki układ wymaga okresowego odpowietrzania, a do wymiany przewodów czy płynu przydaje się specjalny zestaw z lejem, strzykawkami lub pompką serwisową. Raz dobrze złożona hydraulika potrafi jednak pracować bezproblemowo przez wiele sezonów.

Hamulce tarczowe hybrydowe

Rozwiązania hybrydowe próbują połączyć tańsze elementy mechaniczne z zaletami hydrauliki. W jednej wersji linka biegnie od klamki do zacisku, a w samym zacisku ukryty jest mały „moduł” z płynem. W innym podejściu mały zbiorniczek z olejem znajduje się przy kierownicy, a dalej do zacisku idzie przewód mechaniczny.

Efekt? Siła hamowania zwykle jest wyższa niż w czysto mechanicznych tarczówkach, ale niższa niż w pełnej hydraulice. Taki kompromis ma sens tam, gdzie chcesz korzystać z klasycznych klamkomanetek szosowych, a jednocześnie nie rezygnować z części zalet układu z płynem.

Jak dobrać wielkość tarczy, klocki i serwis?

Znając budowę hamulca tarczowego, możesz lepiej dobrać konfigurację pod swój styl jazdy i wagę. W praktyce największe znaczenie mają: średnica tarczy, typ klocków oraz regularna konserwacja układu.

Dobór średnicy tarczy

Dla lekkiego rowerzysty, który jeździ głównie po płaskim lub w terenie rekreacyjnym, w zupełności wystarczą tarcze 140–160 mm. Osoba cięższa, wożąca sakwy lub często zjeżdżająca z długich górskich odcinków powinna już celować w rozmiary 180 mm z przodu, a nawet 203 mm przy agresywnym enduro.

Większa tarcza to nie tylko mocniejszy hamulec, ale też lepsze odprowadzanie ciepła. Trzeba jednak sprawdzić, czy rama i widelec dopuszczają dany rozmiar i czy dostępny jest adapter pod wybraną średnicę – inaczej zacisk nie obejmie poprawnie tarczy.

Rodzaje klocków a charakter pracy

Okładziny metaliczne dobrze znoszą deszcz, błoto i wysokie temperatury, ale często wydają z siebie charakterystyczny pisk, szczególnie na zimno. Półmetaliczne łączą cechy obu rozwiązań, a klocki żywiczne zapewniają bardzo cichą, miękką pracę kosztem szybszego zużycia. Grubość okładziny nie powinna spadać poniżej 1 mm – po tym progu wymiana jest już konieczna.

Konserwacja i typowe problemy

Sprawny hamulec tarczowy wymaga prostych, ale regularnych czynności: czyszczenia tarczy i klocków przeznaczonym do tego preparatem, kontroli prostoty tarczy, sprawdzenia grubości klocków oraz – w przypadku hydrauliki – stanu przewodów i poziomu płynu. Przy przebiegach turystycznych klocki zwykle wystarczają na 1000–1500 km, lecz intensywne zjazdy mogą skrócić ten dystans.

Najczęstsze objawy wymagające reakcji to piszczenie, słaba siła hamowania, „gumowa” klamka albo ocieranie tarczy. Źródłem hałasu bywa zabrudzenie lub zawilgocenie okładzin, słaba moc często wynika z zużycia klocków lub obecności powietrza w układzie, a ocieranie – z krzywej tarczy lub źle ustawionego zacisku.

Gdy klamka hydrauliczna wciska się niemal do kierownicy, mimo grubych klocków, zwykle winne jest powietrze w układzie i pomaga pełne odpowietrzenie wraz z wymianą płynu.

Jak budowa hamulca wpływa na sens modernizacji?

Znajomość konstrukcji hamulca tarczowego przydaje się nie tylko przy zakupie nowego roweru, ale też przy ocenie, czy wymiana z V-Brake na tarczówki ma sens. Sama zmiana zacisku i tarczy to za mało – potrzebne są piasty z mocowaniem tarcz, odpowiedni standard mocowań w ramie i widelcu oraz kompatybilne klamki.

Jeśli rama nie ma fabrycznych punktów pod zacisk, w grę wchodzą adaptery, jak Adapter A2Z DM-UNI, ale dotyczy to głównie tylnego koła. Przedni widelec bez uchwytów zwykle wymaga wymiany, bo siły przy przednim hamulcu są duże i „patentowanie” rozwiązań może skończyć się uszkodzeniem sprzętu. Do tego dochodzą koszty nowej piasty lub całego koła, adapterów PM/IS oraz robocizny przy centrowaniu i przeplataniu.

Dlatego wiele osób zamiast inwestować kilkaset złotych w przekładkę w starszym rowerze, decyduje się na wymianę samych klocków, linek i pancerzy w V-Brake albo odkłada budżet na nowszy model, który fabrycznie ma dobrze zaprojektowany hamulec tarczowy hydrauliczny ze sztywną ramą i widelcem. Różnica w odczuciach z jazdy wynika wtedy nie tylko z innego hamulca, ale z całej, spójnej konstrukcji roweru.
