Rower górski to nie tylko rama, dwa koła, kierownica i pedały. MTB tworzy kilka współpracujących układów: konstrukcyjny, napędowy, hamulcowy, amortyzacji i sterowania. Znajomość ich budowy ułatwia dobór części, diagnozowanie usterek i późniejszy serwis.
Rama jako szkielet roweru MTB

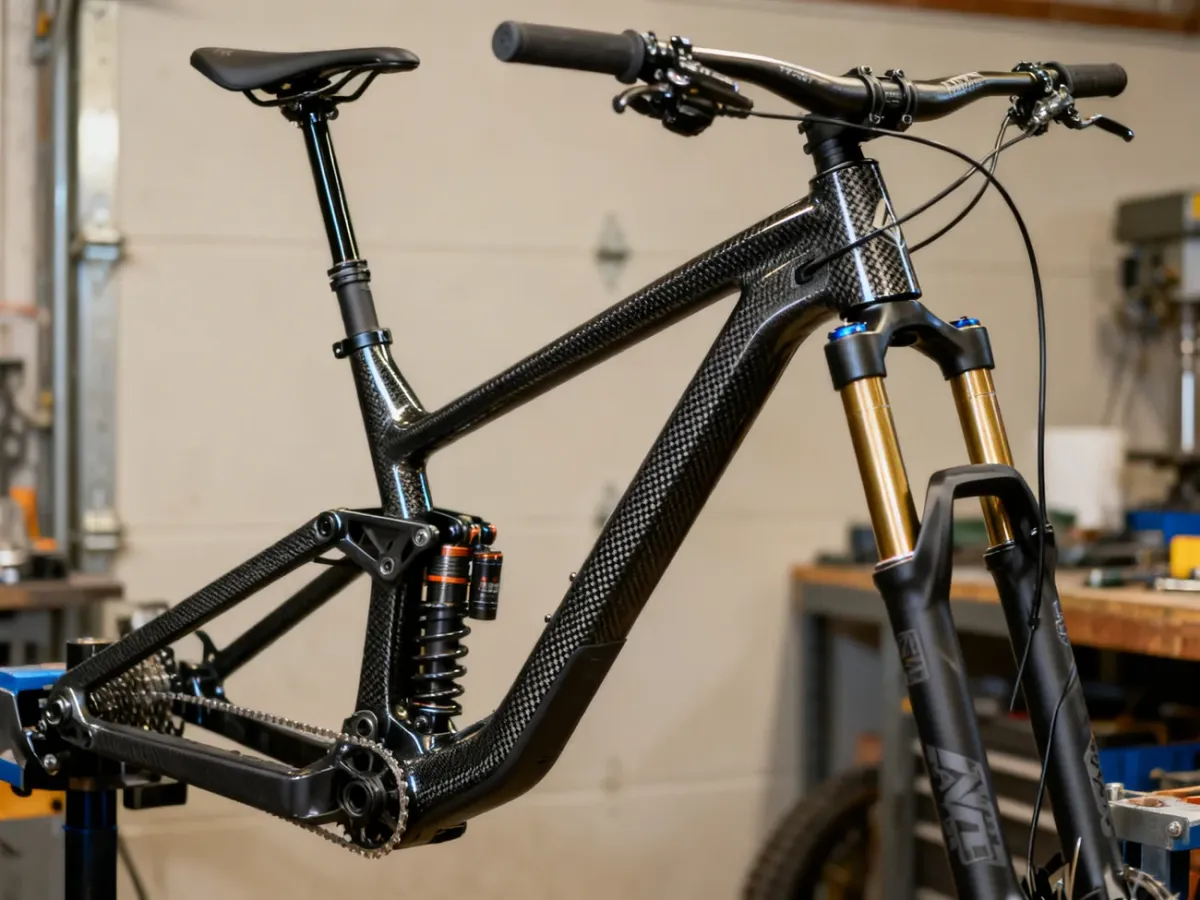

Rama jest bazą całego roweru. Do niej mocuje się widelec, koła, napęd, siodełko oraz pozostałe komponenty. Jej geometria wpływa na pozycję za kierownicą, stabilność, zwrotność i zachowanie roweru na podjazdach oraz zjazdach.
W konstrukcji ramy można wyróżnić między innymi główkę ramy, rurę górną, rurę dolną, rurę podsiodłową oraz tylny trójkąt. W jego skład wchodzą elementy łączące okolice suportu z tylną osią. Wymiary tych rur i kąty między nimi tworzą geometrię danego modelu. Dlatego rozmiar ramy trzeba dobierać nie tylko do wzrostu, lecz także do proporcji ciała i planowanego stylu jazdy.
Najczęściej spotykane materiały to aluminium i włókno węglowe, czyli karbon. Aluminium łączy umiarkowaną masę z dobrą odpornością na typowe obciążenia i jest często stosowane w rowerach rekreacyjnych oraz sportowych. Karbon pozwala budować lekkie i sztywne konstrukcje, ale wymaga większej uwagi przy ocenie uszkodzeń. Stal występuje w MTB rzadziej, choć nadal można ją spotkać w wybranych konstrukcjach.
Pod względem zawieszenia wyróżnia się dwa podstawowe typy:
- Hardtail – ma sztywny tylny trójkąt i zwykle amortyzowany widelec z przodu. Taka konstrukcja jest lżejsza, prostsza i dobrze sprawdza się między innymi w rekreacji oraz cross-country.
- Full suspension – ma amortyzowany przód i tył. W ramie znajduje się wtedy damper połączony z układem zawieszenia, co poprawia trakcję na nierównościach i podczas zjazdów.
Przy składaniu lub modernizacji trzeba sprawdzić zgodność ramy z widelcem, kołami, hamulcami i suportem. Znaczenie mają między innymi standard osi, sposób montażu hamulca, rodzaj mufy suportowej oraz średnica rury sterowej. W MTB można spotkać rozwiązania takie jak Boost czy rura sterowa taper, dlatego sama nazwa części nie zawsze wystarcza do prawidłowego doboru.
Układ napędowy – jak energia trafia na tylne koło?

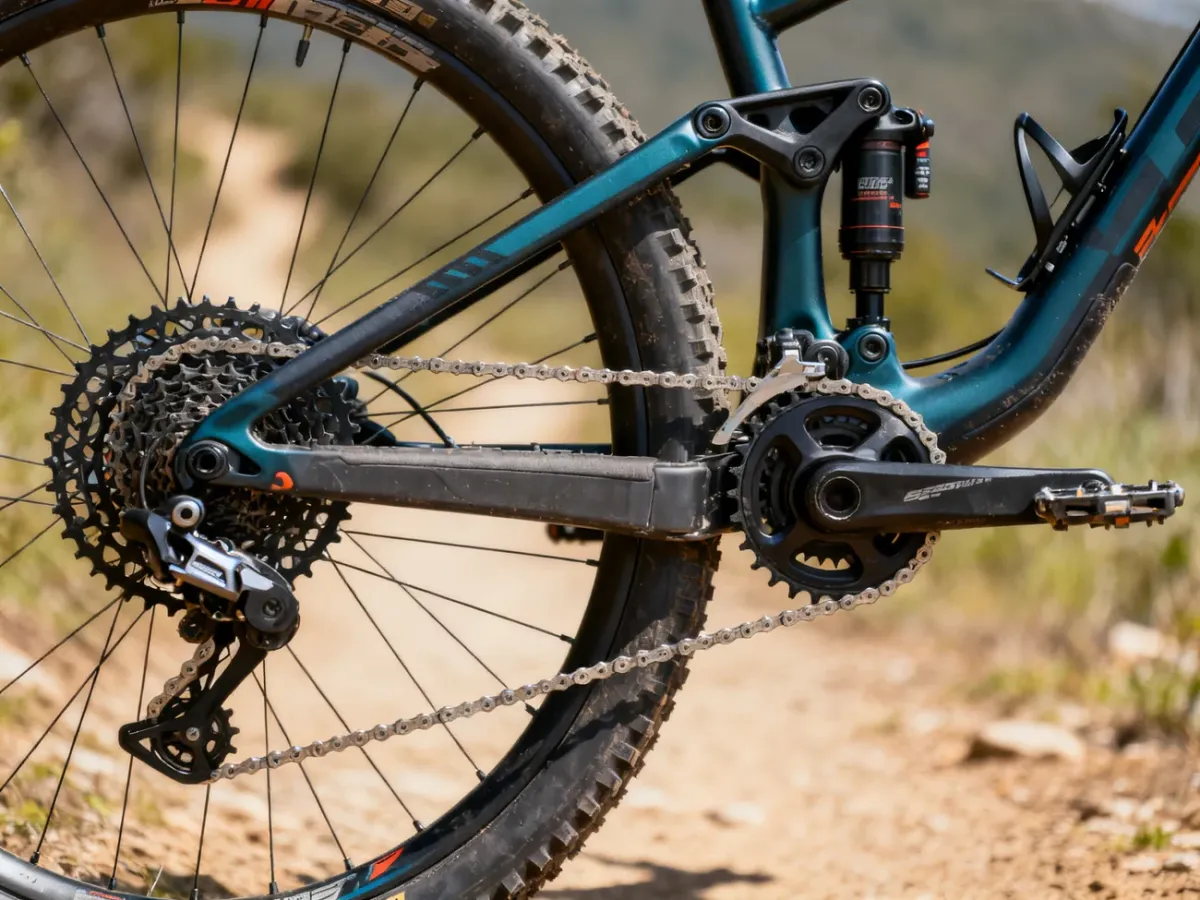

Napęd zamienia nacisk na pedały w obrót tylnego koła. W typowym MTB energia przechodzi z pedałów przez korbę, łańcuch i tylną zębatkę wybraną na kasecie. Przełożenie można zmieniać manetkami umieszczonymi na kierownicy.
Na układ napędowy składają się:
- Korba – ramiona połączone z pedałami oraz jedna, dwie lub trzy tarcze zębate.
- Suport – łożyskowanie umożliwiające płynny obrót korby. Może być wkręcany w mufę ramy albo wciskany w standardzie press-fit.
- Pedały – platformy, na których opierają się stopy i przez które rowerzysta przekazuje siłę na korbę.
- Łańcuch – łączy zębatki korby z zębatkami tylnego koła.
- Kaseta – zestaw zębatek zamocowany na bębenku tylnej piasty.

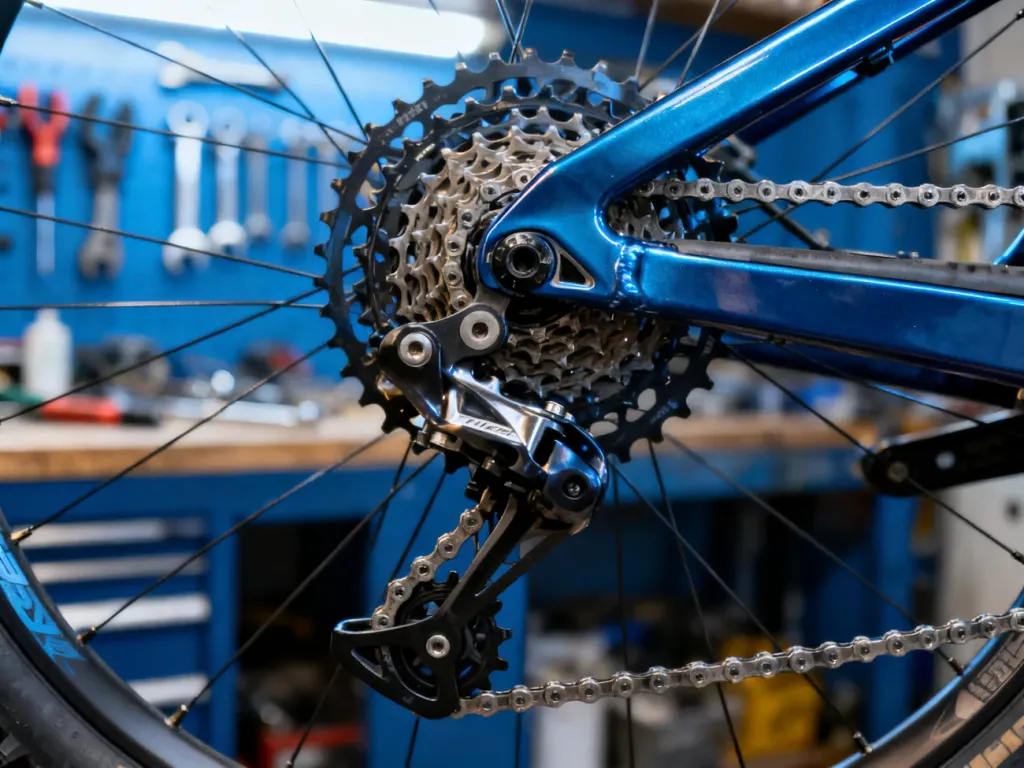

- Przerzutka tylna – prowadzi łańcuch po zębatkach kasety i utrzymuje jego napięcie.
- Przerzutka przednia – występuje w części napędów i przenosi łańcuch między tarczami korby.
- Manetki – dźwignie na kierownicy, za pomocą których zmienia się przełożenia.
Współczesne rowery górskie często mają jedną tarczę z przodu i szeroki zakres kasety. Nie oznacza to jednak, że każdy model MTB korzysta z identycznego układu. Liczba przełożeń, zakres zębatek i sposób prowadzenia linek zależą od przeznaczenia roweru.
| Układ | Funkcja | Główne komponenty |
|---|---|---|
| Napędowy | Przenosi siłę nóg na tylne koło | Korba, suport, pedały, łańcuch, kaseta, przerzutki, manetki |
| Hamulcowy | Spowalnia i zatrzymuje rower | Klamki, przewody lub linki, zaciski, klocki, tarcze |
| Sterowania | Pozwala zmieniać kierunek jazdy | Kierownica, mostek, stery, widelec |
| Amortyzacji | Tłumi nierówności i pomaga utrzymać trakcję | Widelec, damper, sprężyna lub komora powietrzna |
Kaseta i wolnobieg nie są tym samym elementem. Kasetę nasuwa się na wielowypust bębenka tylnej piasty, a mechanizm zapadkowy znajduje się w bębenku. Wolnobieg jest zespołem zębatek z własnym mechanizmem zapadkowym i przykręca się go bezpośrednio do odpowiedniej piasty. Części te nie są dowolnie zamienne.
Amortyzacja i sterowanie
Przedni widelec w rowerze górskim może być sztywny albo amortyzowany. Sztywny widelec jest prostszy i lżejszy, lecz nie tłumi skutecznie uderzeń pochodzących od korzeni, kamieni czy uskoków. Amortyzator przedni ugina się pod wpływem nierówności, dzięki czemu przednie koło łatwiej utrzymuje kontakt z podłożem.
Typowy amortyzator składa się z goleni, rur nośnych, osi koła oraz układu sprężynowego i tłumiącego. Sprężyna może być stalowa albo powietrzna. W bardziej zaawansowanych konstrukcjach można regulować między innymi czułość, tłumienie i blokadę ugięcia.
W rowerze typu full suspension pracę tylnego koła wspiera damper. Jest zamocowany w ramie i połączony z elementami zawieszenia za pomocą łożyskowanych punktów obrotu. Jego zadaniem jest kontrolowanie ugięcia tylnej części roweru, a nie tylko pochłanianie wstrząsów. Dzięki temu tylne koło może lepiej przylegać do podłoża podczas jazdy po nierównościach.

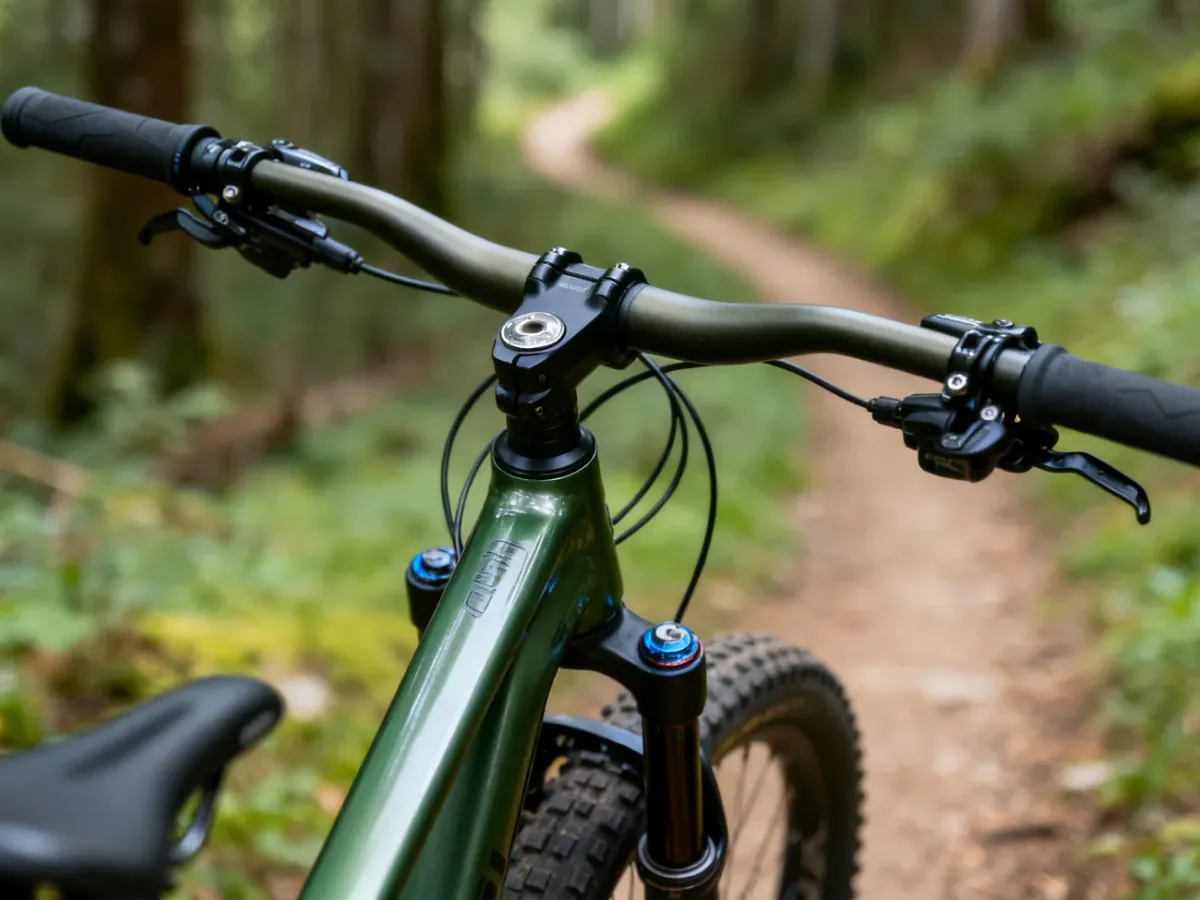

Za zmianę kierunku odpowiada kokpit, czyli część obejmująca kierownicę, mostek i stery. Mostek łączy kierownicę z rurą sterową widelca. Jego długość i kąt wpływają na pozycję ciała oraz reakcję roweru na ruch kierownicą. Stery są łożyskowaniem umieszczonym w główce ramy. Umożliwiają płynne obracanie widelca, a razem z nim całego przedniego koła.
Na końcach kierownicy znajdują się chwyty, a w jej pobliżu montuje się manetki oraz klamki hamulcowe. W MTB kierownica jest zwykle szersza niż w rowerze miejskim, ponieważ poprawia kontrolę na trudniejszym podłożu.
Hamulce i koła
W rowerach górskich dominują hamulce tarczowe. Ich klocki zaciskają tarczę przymocowaną do piasty, a nie boczną powierzchnię obręczy. Takie rozwiązanie zachowuje skuteczność także przy szerszych oponach i w warunkach, w których obręcz jest zabrudzona lub mokra.
Występują dwa podstawowe warianty hamulców tarczowych:
- Hydrauliczne – nacisk klamki przekazuje płyn w przewodzie, który uruchamia tłoczki w zacisku. Zwykle zapewniają dobrą modulację i dużą siłę hamowania.
- Mechaniczne – klamka porusza stalową linkę biegnącą w pancerzu. Są prostsze konstrukcyjnie i łatwiejsze do obsługi bez specjalistycznego wyposażenia.
Na działanie hamulca składają się klamka, przewód lub linka, zacisk, klocki i tarcza. Rozmiar tarczy wpływa na siłę hamowania oraz odprowadzanie ciepła, ale musi odpowiadać możliwościom widelca i ramy.

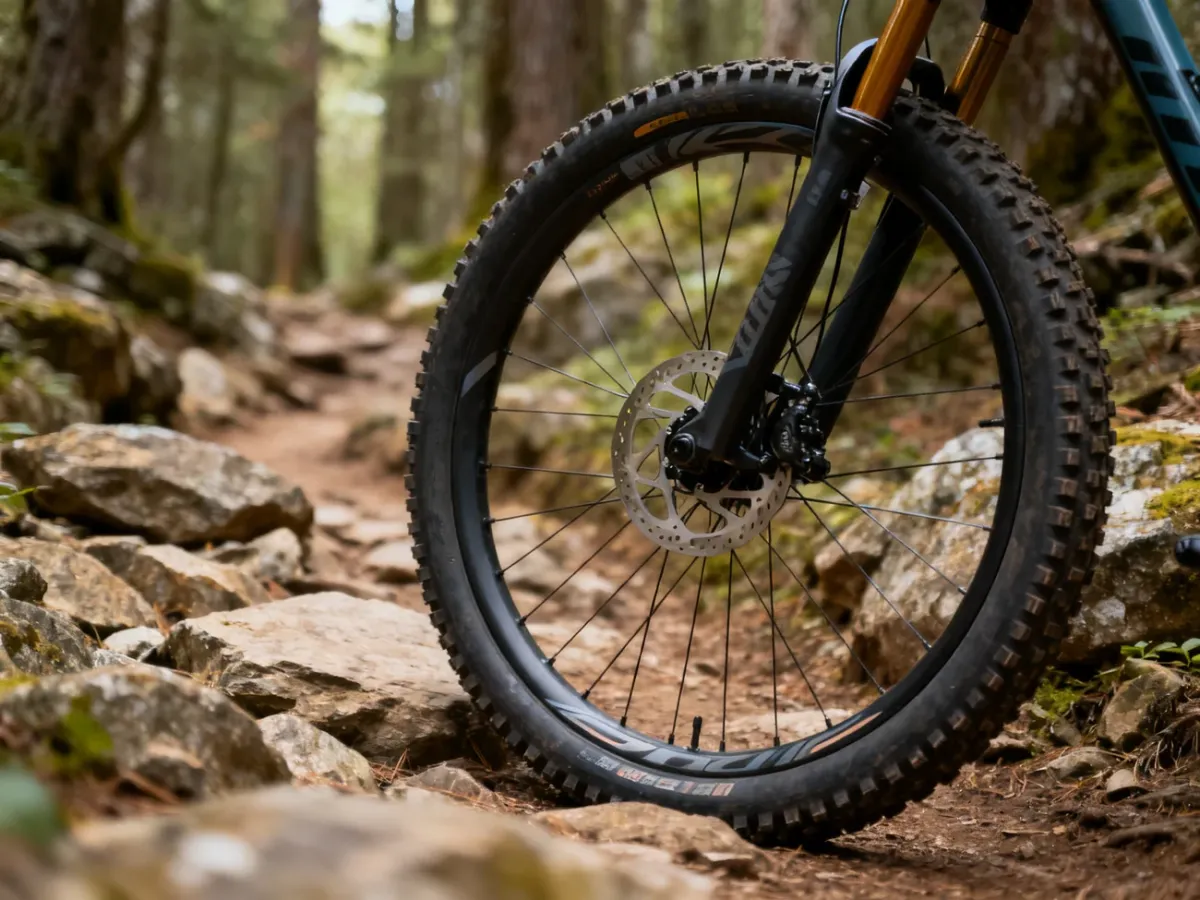

Koło MTB tworzą cztery podstawowe elementy:
- Piasta – znajduje się w centrum koła, mieści łożyska i łączy koło z ramą albo widelcem. W tylnym kole może mieć bębenek kasety.
- Szprychy – łączą piastę z obręczą i przenoszą obciążenia.
- Obręcz – stanowi konstrukcyjną podstawę koła oraz miejsce osadzenia opony.
- Opona – styka się z podłożem, odpowiada za przyczepność i częściowo tłumi drgania.
W klasycznym zestawie między obręczą a oponą znajduje się dętka. W systemie bezdętkowym jej nie ma, a szczelność zapewniają kompatybilna obręcz, taśma, wentyl, opona i płyn uszczelniający. Rozwiązanie to jest często stosowane w MTB, ponieważ pozwala jeździć na niższym ciśnieniu i poprawiać trakcję, o ile wszystkie elementy są ze sobą zgodne.
Piasta wpływa także na kompatybilność koła z ramą i widelcem. Trzeba sprawdzić rodzaj osi, jej szerokość oraz sposób mocowania tarczy hamulcowej. Przy wymianie koła nie wystarczy więc dopasować samej średnicy obręczy.
Do pozostałych części roweru należą siodełko, sztyca i zacisk podsiodłowy. Sztyca jest wsuwana w rurę podsiodłową ramy i utrzymuje siodełko na wybranej wysokości. W modelach MTB może występować także regulowana sztyca, która pozwala szybko obniżyć siodełko przed zjazdem.
Znajomość budowy roweru górskiego ułatwia rozpoznanie zużycia, dobór kompatybilnych części i planowanie serwisu. Przy elementach mających wpływ na bezpieczeństwo, takich jak rama, widelec, koła czy hydraulika hamulcowa, nie warto opierać się wyłącznie na wyglądzie. Poważne uszkodzenia i skomplikowane prace najlepiej skonsultować z serwisem rowerowym.
